Colocación de panel sándwich teja: guía práctica

El panel sándwich teja es un sistema de cubierta formado por dos chapas metálicas con un núcleo aislante intermedio, cuya cara exterior imita el perfil de la teja cerámica tradicional. La colocación correcta de este sistema determina directamente la impermeabilidad, la durabilidad y el comportamiento térmico del tejado. Tanto propietarios como contratistas deben conocer el proceso completo antes de iniciar cualquier montaje, ya que un error en la instalación del panel sándwich puede comprometer toda la cubierta. La normativa vigente, incluyendo el Código Técnico de la Edificación y la norma UNE-EN 14509, establece los requisitos mínimos que toda instalación debe cumplir.

¿Qué se necesita antes de iniciar la colocación de panel sándwich teja?

Una instalación exitosa comienza mucho antes de colocar el primer panel. La preparación de materiales, herramientas y condiciones estructurales define si el montaje avanzará sin contratiempos o se detendrá a mitad del proceso.

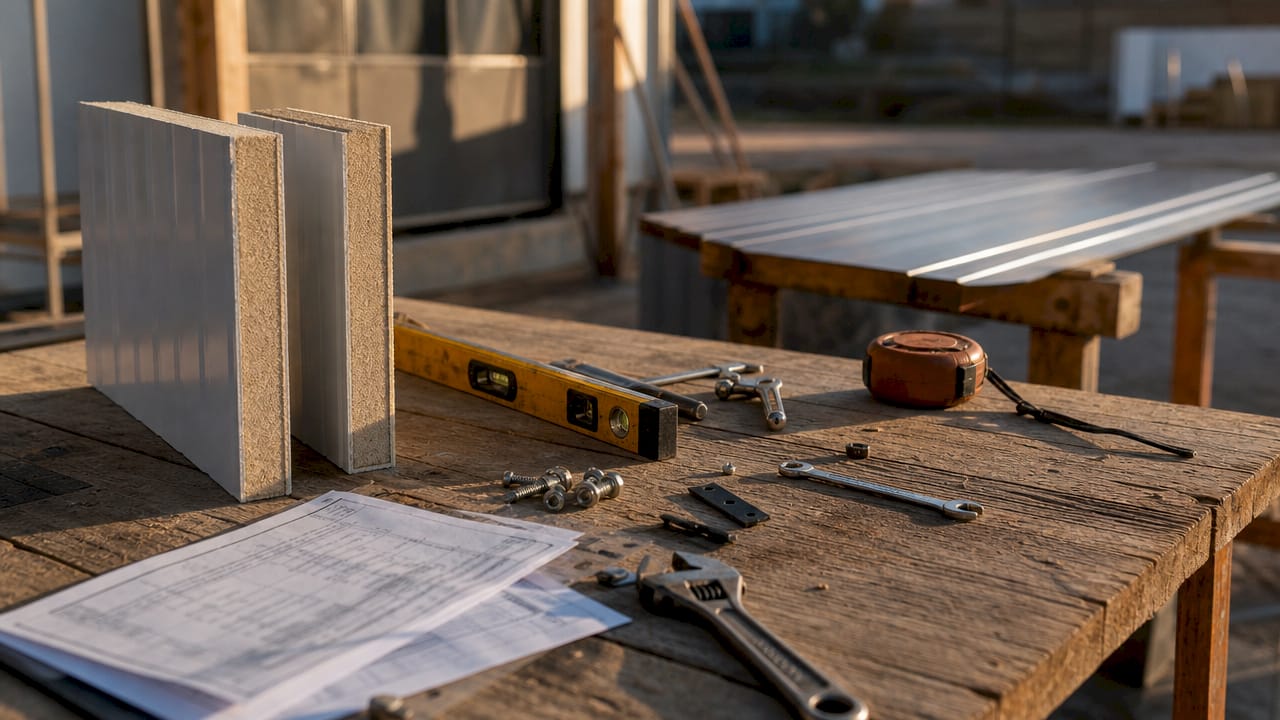

Herramientas y materiales imprescindibles

Para ejecutar el montaje correctamente se necesitan:

• Atornilladora con control de par para evitar aprietes excesivos que dañen la chapa.
• Tijeras o radial de corte en frío para ajustar paneles en aleros y cumbreras.
• Nivel y escuadra de carpintero para verificar la alineación del primer panel.
• Cinta métrica y marcadores para replantear la posición de cada panel.
• Tornillos autorroscantes con arandela EPDM, que sellan el punto de fijación contra la entrada de agua.
• Sellador de poliuretano o butílico para juntas y solapes.
• Remates de cumbrera, alero y laterales fabricados a medida o en perfiles estándar.

Además de las herramientas, los materiales complementarios son tan importantes como el panel en sí. Los tornillos con arandela EPDM son el elemento que garantiza la estanqueidad en cada punto de fijación. Los selladores de poliuretano o butílico se aplican en los machihembrados antes de cerrarlos para evitar tensiones térmicas y filtraciones.

Condiciones previas de la estructura

La estructura debe revisarse antes de colocar ningún panel. Las correas o viguetas deben estar alineadas, niveladas y con la separación adecuada para el tipo de panel elegido. La pendiente mínima legal para este sistema es del 5 %, aunque los técnicos recomiendan trabajar entre el 10 % y el 15 % para garantizar una evacuación de agua eficaz.

Condición previa	Requisito técnico
Pendiente mínima	5 % (recomendada: 10–15 %)
Alineación de correas	Niveladas y sin desviaciones
Separación entre apoyos	Según especificación del fabricante
Dirección de montaje	Contraria a los vientos dominantes

Consejo profesional: Comprueba la orientación de los vientos predominantes en la zona antes de decidir el sentido de colocación. Los paneles instalados en sentido contrario a los vientos dominantes reducen la presión sobre las juntas y mejoran la estabilidad del conjunto.

¿Cómo se instala el panel sándwich teja paso a paso?

El proceso de instalación sigue una secuencia lógica que no admite atajos. Cada paso condiciona el siguiente, y saltarse cualquiera de ellos genera problemas que se acumulan a lo largo de toda la cubierta.

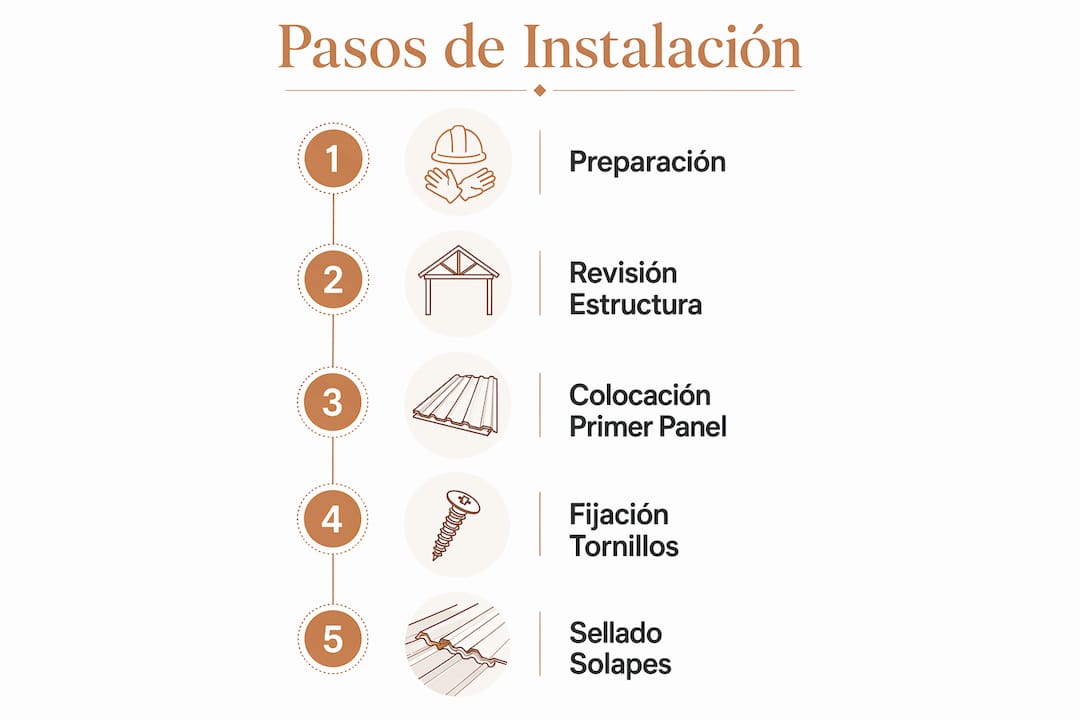

Secuencia de montaje

1. Planificación del replanteo. Antes de subir ningún panel, calcula cuántas piezas caben en cada faldón, dónde quedarán los solapes transversales y qué remates necesitarás. Interrumpir el montaje por falta de materiales incrementa el riesgo de filtraciones y desperfectos.

2. Preparación del alero. Coloca el perfil de alero antes del primer panel. Este perfil guía la posición inicial y garantiza que el agua evacúe correctamente hacia el canalón.

3. Colocación y escuadrado del primer panel. El primer panel escuadrado determina la geometría de toda la cubierta. Si no queda perfectamente a escuadra con el alero y la cumbrera, el error se acumula panel a panel hasta que los últimos quedan desalineados. Usa escuadra y nivel, y no avances hasta que este panel esté perfecto.

4. Fijación con tornillos. La densidad de fijación correcta es de 4–6 tornillos por metro cuadrado, colocados siempre en la cresta de la greca, nunca en el valle. Fijar en el valle acumula agua sobre el punto de fijación y provoca filtraciones. Controla el par de apriete: el tornillo debe comprimir la arandela EPDM hasta sellar, sin deformarla.

5. Encaje de solapes laterales. Cada panel encaja sobre el anterior mediante un machihembrado lateral. Antes de cerrar este encaje, aplica un cordón de sellador de poliuretano o butílico en la junta. Deja un margen de dilatación térmica entre paneles para evitar tensiones en el sistema cuando las temperaturas varíen.

6. Solapes transversales. Cuando el faldón requiere más de un panel en altura, el solape transversal debe descansar sobre una correa o viga firme. Elimina la chapa inferior unos 250–300 mm para que el encaje sea perfecto y no queden huecos por donde entre el agua.

7. Montaje de remates. Los remates de cumbrera, laterales y encuentros con paredes son las zonas donde se concentra la mayoría de las filtraciones. Colócalos con paciencia, sin improvisar, y fíjalos con los tornillos y selladores adecuados. Un remate bien ejecutado es tan importante como el panel en sí.

8. Limpieza y revisión final. Retira las virutas metálicas del corte con un soplador o cepillo suave. Las virutas oxidadas manchan el panel y aceleran la corrosión. Revisa visualmente cada punto de fijación, cada solape y cada remate antes de dar el trabajo por terminado.

Tabla de referencia para la fijación

Zona del panel	Posición del tornillo	Densidad recomendada
Campo general	Cresta de la greca	4–6 tornillos/m²
Alero y cumbrera	Cresta, reforzado	Mayor densidad
Solape transversal	Sobre apoyo firme	Según fabricante

Consejo profesional: Usa siempre una atornilladora con embrague regulable y ajusta el par antes de empezar. Un tornillo mal apretado deforma la arandela EPDM y genera una vía de agua que no se detecta hasta que llueve con fuerza.

¿Cuáles son los errores más comunes en el montaje del panel sándwich teja?

Los fallos más frecuentes no son accidentes. Son consecuencia de saltarse pasos o de improvisar soluciones en el momento. Conocerlos de antemano permite evitarlos.

• Tornillos mal ubicados o con ariete incorrecto. Un tornillo colocado en el valle en lugar de la cresta acumula agua sobre el punto de fijación. Un tornillo mal apretado deforma la chapa o la arandela y genera filtraciones progresivas que se agravan con el tiempo.

• Pendiente insuficiente. Una cubierta con pendiente inferior al 5 % no evacúa el agua correctamente. El agua estancada penetra por cualquier junta o solape, aunque estén bien ejecutados.

• Solapes mal cerrados o sellados con productos inadecuados. Usar silicona de uso doméstico en lugar de sellador de poliuretano o butílico es un error habitual. La silicona no adhiere correctamente a la chapa galvanizada y se desprende con los ciclos térmicos.

• Remates improvisados o colocados a último momento. Los remates deben planificarse desde el inicio del montaje, no añadirse como solución de emergencia al final. Un remate de cumbrera mal apoyado o sin sellador es la causa más frecuente de goteras en cubiertas nuevas.

• Primer panel desalineado. Si el primer panel no queda a escuadra, todos los demás heredan ese error. Al llegar al extremo opuesto del faldón, la desviación acumulada puede superar varios centímetros, haciendo imposible encajar los últimos paneles correctamente.

• Interrumpir el montaje sin proteger la cubierta. Dejar la cubierta a medias sin cubrir los bordes ni sellar los solapes abiertos expone la estructura a la lluvia y puede arruinar el aislamiento del núcleo del panel.

«La impermeabilidad de una cubierta no depende solo del panel, sino del conjunto: pendiente, remates, solapes y fijaciones deben trabajar de forma coordinada. Si falla uno de estos elementos, el sistema entero pierde estanqueidad.»

Consejo profesional: Si detectas una filtración en una cubierta recién instalada, revisa primero los remates y los solapes transversales antes de buscar el problema en el campo general del panel. El 80 % de las goteras en cubiertas nuevas tienen su origen en esas zonas.

¿Qué exige la normativa técnica para la instalación del panel sándwich teja?

La normativa española e internacional establece requisitos concretos que cualquier instalación debe cumplir. Ignorarlos no solo compromete la seguridad del edificio, sino también la garantía del producto.

Los puntos más relevantes son:

• Pendiente mínima del 5 %, con recomendación profesional de trabajar entre el 10 % y el 15 % para asegurar la evacuación del agua según la norma UNE-EN 14509.
• Marcado CE obligatorio para cualquier panel sándwich comercializado en Europa. La norma UNE-EN 14509 regula resistencia, aislamiento, estanqueidad y durabilidad del producto.
• Código Técnico de la Edificación (CTE), que regula la resistencia estructural, la reacción al fuego, la estanqueidad y el ahorro energético de la cubierta.
• Resistencia a cargas de nieve y viento, que varía según la zona climática de España. El CTE establece los valores de cálculo para cada región.
• Criterios de fijación y remates, que deben seguir las especificaciones del fabricante del panel y las indicaciones del CTE para garantizar la estanqueidad del conjunto.

Cumplir con la normativa no es solo una obligación legal. Es la garantía de que la cubierta funcionará correctamente durante su vida útil y de que el seguro del edificio cubrirá cualquier incidencia relacionada con la instalación.

Puntos clave

La colocación correcta del panel sándwich teja exige planificación previa, fijación técnica precisa y remates ejecutados sin improvisación para garantizar una cubierta estanca y duradera.

Punto	Detalles
Pendiente mínima	La cubierta debe tener al menos un 5 % de pendiente; se recomienda entre el 10 % y el 15 %.
Primer panel a escuadra	El escuadrado del primer panel determina la alineación de toda la cubierta.
Fijación en cresta	Coloca 4–6 tornillos por metro cuadrado siempre en la cresta de la greca, nunca en el valle.
Remates planificados	Los remates deben prepararse desde el inicio del montaje, no añadirse al final.
Normativa obligatoria	El CTE y la norma UNE-EN 14509 regulan pendiente, fijación, fuego y estanqueidad.

Lo que quince años en obra enseñan sobre el panel sándwich teja

Después de ver cientos de cubiertas instaladas, tanto bien como mal, hay una conclusión que se repite: los problemas no vienen del panel, vienen del proceso. El panel sándwich teja es un sistema fiable cuando se respeta la secuencia de montaje. Cuando se improvisa, falla.

El error que más veces he visto en obra es subestimar el primer panel. Los instaladores con prisa lo colocan «más o menos a escuadra» y avanzan. Al llegar al final del faldón, la desviación acumulada hace imposible encajar los últimos paneles. Entonces hay que desmontar y volver a empezar, perdiendo tiempo y material.

El segundo error más frecuente es dejar los remates para el final del día, cuando ya hay cansancio y poca luz. Los remates merecen el mismo tiempo y atención que el campo general del panel. Si quieres saber más sobre cómo afectan las filtraciones a una cubierta ya instalada, la guía de reparación de goteras de Geo Reparaciones explica con detalle cómo actuar en cada caso.

Mi recomendación práctica es esta: presenta, alinea, fija, revisa. Esos cuatro pasos, en ese orden, para cada panel. Si conviertes esa secuencia en un hábito, la cubierta quedará bien desde el primer día y no dará problemas en años.

— George

Geo Reparaciones: instalación profesional de tejados con panel sándwich

Geo Reparaciones lleva más de 15 años instalando y rehabilitando tejados en toda la Comunidad de Madrid. El equipo trabaja con técnicos de obra, no con comerciales, lo que garantiza un diagnóstico real antes de cualquier presupuesto. Cada instalación incluye revisión de la estructura, selección del panel adecuado, fijación según normativa y colocación de remates con garantía documentada. Si tu tejado necesita una instalación nueva o una rehabilitación completa, puedes consultar los servicios de tejados en el Corredor del Henares o los servicios en Alcalá de Henares. Presupuesto cerrado, sin sorpresas.

Preguntas frecuentes

¿Cuál es la pendiente mínima para instalar panel sándwich teja?

La pendiente mínima legal es del 5 %, aunque los técnicos recomiendan trabajar entre el 10 % y el 15 % para garantizar una evacuación de agua eficaz y evitar filtraciones en los solapes.

¿Cuántos tornillos se necesitan por metro cuadrado?

La densidad de fijación recomendada es de 4–6 tornillos por metro cuadrado, colocados siempre en la cresta de la greca y con arandela EPDM para sellar cada punto de fijación.

¿Qué normativa regula la instalación del panel sándwich teja en España?

La instalación está regulada por el Código Técnico de la Edificación y la norma UNE-EN 14509, que establece los requisitos de resistencia, aislamiento, estanqueidad y marcado CE obligatorio para la comercialización del panel en Europa.

¿Por qué es tan importante el primer panel en el montaje?

El primer panel determina la geometría de toda la cubierta. Si no queda perfectamente escuadrado, el error se acumula en cada panel siguiente y puede hacer imposible el encaje correcto al llegar al extremo del faldón.

¿Qué sellador se debe usar en los solapes del panel sándwich teja?

Los solapes deben sellarse con sellador de poliuretano o butílico antes de cerrar el machihembrado. La silicona de uso doméstico no adhiere correctamente a la chapa galvanizada y se desprende con los cambios de temperatura.
