Vigas para panel sándwich: guía técnica de separación

La distancia correcta entre las vigas para panel sándwich determina si una cubierta o fachada aguantará décadas sin problemas o generará filtraciones, deformaciones y costes de reparación evitables. La referencia definitiva siempre es la ficha técnica del fabricante, combinada con la normativa aplicable en España, porque ningún rango genérico sustituye los datos específicos del panel que se va a instalar.

Tabla de contenidos

• ¿Qué separación recomiendan los fabricantes entre vigas para panel sándwich?
• ¿Qué factores condicionan la elección de la separación entre vigas?
• Cómo calcular la distancia ideal entre vigas paso a paso
• Buenas prácticas y errores frecuentes en la instalación
• Experiencia técnica de Geo Reparaciones en proyectos reales
• ¿Qué tipo de viga conviene según el panel y el proyecto?
• Herramientas y métodos para una instalación técnicamente correcta
• Ejemplos de cálculo estructural para distintas ubicaciones en España
• Geo Reparaciones: instalación y rehabilitación de cubiertas con panel sándwich
• Preguntas frecuentes
• Puntos clave

¿Qué separación recomiendan los fabricantes entre vigas para panel sándwich?

La separación varía según el espesor del panel y su uso previsto. Para cubiertas, los rangos orientativos más extendidos son:

• Espesores de 30–50 mm: separación típica moderada entre vigas.
• Espesores mayores: separación puede ser mayor, según espesor.
• Paneles de grandes luces: se emplean apoyos más distanciados en modelos especiales.

Para fachadas, tanto en fijación vertical como horizontal, la separación habitual varía según el espesor, con distancias menores para paneles más delgados y mayores para espesores superiores.

Respetar estas distancias tiene consecuencias directas: una separación excesiva provoca flexión del panel, grietas en juntas y pérdida de aislamiento; una separación insuficiente encarece la estructura sin aportar beneficio real. Cada viga o correa que soporte el solape transversal debe ser lo suficientemente ancha para garantizar un apoyo correcto.

Consejo profesional: Nunca traslades los rangos de cubierta a fachada sin verificar la ficha técnica del panel concreto. Las cargas de succión del viento en fachada y las de nieve en cubierta son distintas y condicionan la separación de forma diferente.

¿Qué factores condicionan la elección de la separación entre vigas?

Varios factores técnicos interactúan al mismo tiempo, y ninguno puede ignorarse de forma aislada:

• Tipo y espesor del panel: los núcleos de espuma PIR y PUR ofrecen mayor rigidez que la lana mineral, lo que permite separaciones más amplias a igual espesor. A mayor grosor del núcleo, mayor capacidad de carga.
• Cargas previstas: peso propio del panel, nieve acumulada en zonas de montaña, succión del viento en cubiertas y fachadas, y cargas de mantenimiento por paso de operarios.
• Material y perfil de las vigas: las estructuras metálicas con perfiles H, C o Z son las más habituales en uso industrial por su rigidez; la madera tratada se prefiere en viviendas pequeñas por su aislamiento natural; el aluminio resulta idóneo en ambientes costeros o húmedos por su resistencia a la corrosión.
• Normativa aplicable: los Eurocódigos y las normativas nacionales españolas establecen valores mínimos de carga y deformación admisible que deben cumplirse siempre.
• Zona geográfica: las condiciones climáticas extremas como la acumulación de nieve en el Pirineo o los vientos costeros del Cantábrico obligan a reducir la separación respecto a zonas de clima suave.
• Luz de la viga: cuanto mayor es la longitud entre apoyos de cada viga, más exigente resulta la separación entre correas para evitar deformaciones del conjunto.

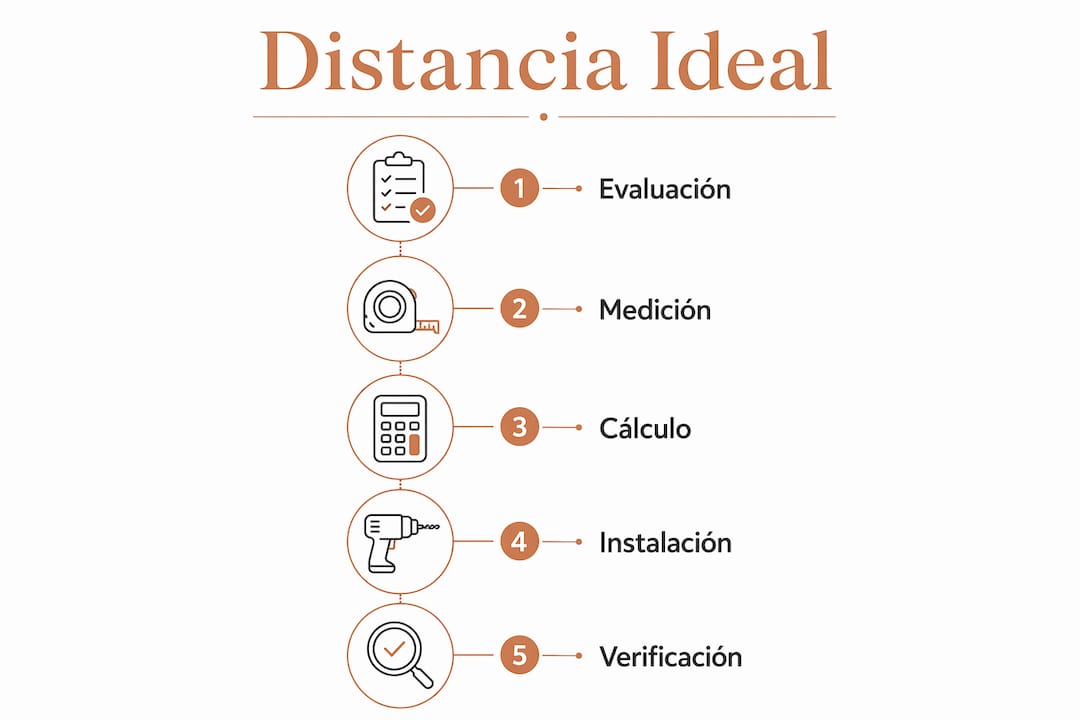

Cómo calcular la distancia ideal entre vigas paso a paso

El cálculo estructural sigue una secuencia lógica que combina datos del fabricante con la normativa vigente:

1. Identificar el panel: consultar la ficha técnica del fabricante para obtener el módulo resistente del panel, la carga admisible y las tablas de separación máxima según espesor.
2. Determinar las cargas: sumar el peso propio del panel, la carga de nieve según la zona climática del CTE (Código Técnico de la Edificación), la presión o succión del viento y las cargas de uso o mantenimiento.
3. Verificar la deformación admisible: el núcleo aislante del panel tiene un límite de deformación que no debe superarse; este valor figura en la ficha técnica y condiciona la separación máxima entre apoyos.
4. Aplicar el factor de seguridad: las normativas europeas exigen mayorar las cargas con coeficientes de seguridad antes de comparar con la resistencia del panel.
5. Contrastar con las tablas del fabricante: una vez obtenida la carga total mayorada, localizar en las tablas técnicas la separación máxima admisible para ese espesor y tipo de panel.
6. Confirmar con cálculo estructural: para proyectos de cierta envergadura, un programa de cálculo estructural o un ingeniero validan que la viga elegida soporta la luz prevista sin superar las deformaciones admisibles.

Ejemplo orientativo: una cubierta en Madrid con panel de 80 mm de PIR, carga de nieve moderada y viento medio puede admitir separaciones de 1,8 m entre correas, pero la misma cubierta en una zona de alta montaña con carga de nieve elevada podría requerir reducirla a 1,25 m. La diferencia la marca el cálculo, no la intuición.

Consejo profesional: Confiar únicamente en tablas genéricas de internet sin contrastar con la ficha técnica del panel específico es el error más frecuente en obra. Dos paneles de 80 mm de fabricantes distintos pueden tener resistencias muy diferentes.

Buenas prácticas y errores frecuentes en la instalación

Una instalación correcta va más allá de respetar la separación calculada. Estos son los puntos críticos:

• Mínimo tres apoyos por panel: cada panel sándwich debe descansar sobre al menos tres vigas para garantizar estabilidad y evitar deformaciones a largo plazo.
• Tornillería específica: la fijación mecánica requiere tornillos adecuados al tipo de soporte, con una penetración mínima de 40 mm en la viga y una separación máxima de 30 cm entre fijaciones para evitar vibraciones y efectos de succión.
• Nivelación y alineación precisas: una correcta nivelación de las vigas desde el inicio previene deformaciones del panel y filtraciones en las juntas a largo plazo.
• Sellado de juntas: aplicar sellador de silicona en las juntas visibles impide la entrada de agua y aire, dos de las causas más habituales de deterioro prematuro.
• Refuerzo en bordes y cumbreras: el viento ejerce mayor succión en estos puntos, por lo que la fijación debe intensificarse respecto al resto de la cubierta.

Los errores más graves que se detectan en obra son tres: vigas demasiado separadas sin cálculo previo, número insuficiente de fijaciones por panel, e ignorar las cargas variables como la nieve o el viento al dimensionar la estructura. Reducir apoyos para economizar sin un cálculo riguroso genera vibraciones, ruidos y filtraciones que multiplican el coste final de la instalación.

Consejo profesional: Antes de cerrar la cubierta, comprueba con nivel láser que todas las correas están en el mismo plano. Un milímetro de desnivel acumulado en varios metros provoca tensiones en el panel que aceleran el deterioro de las juntas.

Experiencia técnica de Geo Reparaciones en proyectos reales

Geo Reparaciones lleva más de 15 años interviniendo en rehabilitaciones de tejados con panel sándwich en toda la Comunidad de Madrid y en proyectos nacionales. La experiencia acumulada en obra revela un patrón claro: la mayoría de los problemas estructurales que se detectan en cubiertas existentes tienen su origen en decisiones tomadas sin diagnóstico técnico previo.

En zonas como el Corredor del Henares, donde las cubiertas industriales acumulan cargas de viento considerables, Geo Reparaciones ha resuelto casos de paneles deformados por separaciones entre correas que superaban lo indicado en la ficha técnica del fabricante. La solución habitual implica añadir correas intermedias y revisar la tornillería, un trabajo que cuesta bastante más que haberlo calculado bien desde el principio.

El mantenimiento periódico es tan relevante como la instalación inicial. Revisar el estado de las fijaciones, las juntas y la alineación de las vigas cada dos o tres años permite detectar movimientos o corrosión antes de que comprometan la estanqueidad de la cubierta.

Consejo profesional: En zonas costeras, especifica siempre vigas de acero galvanizado o aluminio. La corrosión en perfiles sin tratamiento adecuado reduce la vida útil de la estructura en varios años y puede afectar la capacidad portante antes de que sea visible desde el exterior.

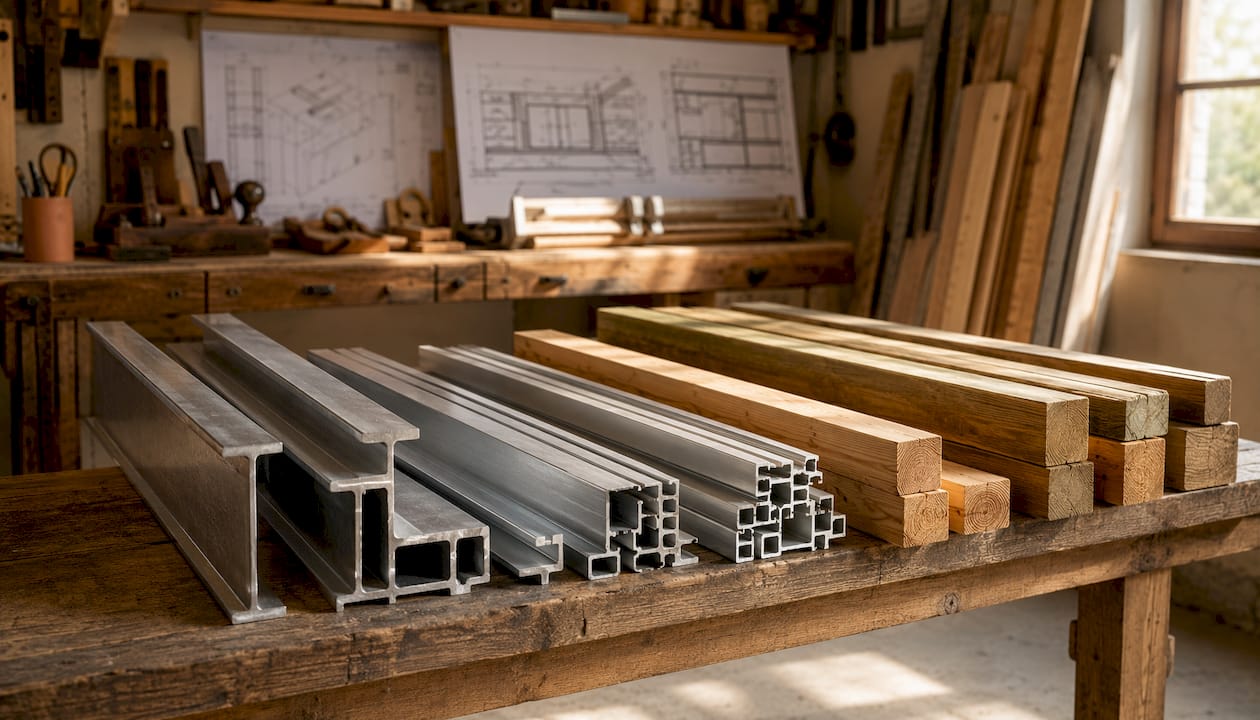

¿Qué tipo de viga conviene según el panel y el proyecto?

La elección del tipo de viga depende del uso, el clima y el presupuesto del proyecto. No existe una solución universal.

Las vigas de acero con perfiles H o C/Z son la opción dominante en naves industriales y cubiertas de gran luz. Su rigidez permite separaciones más amplias entre correas, reducen el número de apoyos necesarios y soportan cargas elevadas sin deformarse. Los perfiles C y Z se usan habitualmente como correas secundarias por su facilidad de montaje con tornillos autoperforantes.

La madera tratada sigue siendo la preferida en viviendas unifamiliares y construcciones residenciales de pequeño formato. Aporta aislamiento térmico natural, es más ligera que el acero y resulta más sencilla de trabajar en obra. Su limitación principal es la sensibilidad a la humedad si no recibe el tratamiento adecuado.

El aluminio destaca en entornos costeros o de alta humedad, donde la corrosión descarta el acero sin galvanizar. Es más ligero que el acero y no requiere mantenimiento anticorrosión, aunque su coste inicial es superior. El hormigón ofrece la mayor resistencia estructural, pero su peso añadido obliga a dimensionar la cimentación en consecuencia.

Herramientas y métodos para una instalación técnicamente correcta

Una instalación bien ejecutada requiere tanto las herramientas adecuadas como un método de trabajo ordenado. Los tornillos autoperforantes son el elemento de fijación estándar para estructuras metálicas; para madera se emplean tornillos específicos con rosca adaptada al material. El uso de niveles láser rotativos ayuda a garantizar una correcta alineación de vigas principales y correas en grandes superficies.

El montaje sigue un orden lógico: primero se fijan las vigas principales a la estructura del edificio mediante anclajes o pernos, verificando la nivelación en cada punto. Después se instalan las correas secundarias perpendiculares a las vigas principales, formando la cuadrícula de apoyo para los paneles. Solo cuando toda la estructura está nivelada y alineada se procede a colocar los paneles, empezando siempre desde un extremo y avanzando de forma continua para controlar los solapes.

Para proyectos de cierta complejidad, el uso de software de cálculo estructural como CYPE o similares permite verificar que la estructura diseñada cumple con los Eurocódigos antes de comenzar la obra, evitando sorpresas durante la ejecución.

Ejemplos de cálculo estructural para distintas ubicaciones en España

Las condiciones climáticas en España varían de forma considerable entre regiones, y esa variación se traduce directamente en la separación entre vigas que admite cada proyecto.

En una cubierta industrial en Zaragoza, con vientos del Cierzo que generan presiones elevadas, la separación entre correas para un panel de cierta rigidez debe reducirse respecto a lo que permitiría el mismo panel en Murcia, donde las cargas de viento son menores. La normativa española, a través del CTE y los mapas de carga de viento y nieve, establece los valores de referencia para cada zona climática.

En zonas de montaña como el Pirineo o la Sierra de Guadarrama, la carga de nieve puede superar con facilidad la carga del propio panel, lo que obliga a reducir la separación entre apoyos o a aumentar el espesor del panel para mantener la misma separación. Un técnico que trabaje en estas zonas sin consultar los mapas de carga del CTE está asumiendo un riesgo estructural real.

Para una nave logística en el Corredor del Henares con panel de espesor considerable, cargas de nieve bajas y viento moderado, la separación entre correas puede ser mayor, siempre que la ficha técnica del fabricante lo confirme. En zonas con carga de nieve alta, sería necesario reducir esa separación o usar un panel de mayor espesor.

Geo Reparaciones: instalación y rehabilitación de cubiertas con panel sándwich

Cuando el proyecto requiere garantías reales, no solo orientaciones técnicas, Geo Reparaciones ofrece una alternativa concreta: técnicos con experiencia real en obra que realizan un diagnóstico previo antes de proponer ninguna solución. Sin presupuestos abiertos ni sorpresas al final de la obra.

Para propietarios e instaladores en el Corredor del Henares y en Alcalá de Henares, Geo Reparaciones interviene tanto en instalaciones nuevas de panel sándwich como en rehabilitaciones de cubiertas existentes con problemas de filtraciones o deformaciones estructurales. El presupuesto es cerrado desde el inicio y la garantía queda documentada.

Solicita una visita técnica sin compromiso y recibe un diagnóstico real antes de tomar ninguna decisión.

Preguntas frecuentes

¿Qué distancia se recomienda entre vigas para panel sándwich?

Para cubiertas, la separación habitual varía entre 1,0 y 1,8 metros para paneles de 30–50 mm, dependiendo del espesor y las cargas previstas; paneles especiales pueden admitir luces de hasta 6 metros entre vigas en casos de proyectos con dimensiones mayores. La ficha técnica del fabricante es siempre la referencia definitiva.

¿Cómo se hace la estructura para colocar panel sándwich?

Se instalan primero las vigas principales ancladas a la estructura del edificio, niveladas con precisión, y después las correas secundarias perpendiculares a ellas. Cada panel debe apoyarse en un mínimo de tres vigas para garantizar estabilidad.

¿Cuánto peso aguanta un techo de panel sándwich?

La carga máxima admisible depende del panel y de la estructura de soporte conjuntamente. El panel transmite las cargas a las vigas, por lo que la separación entre apoyos condiciona directamente la deformación admisible del núcleo aislante.

¿Qué se coloca debajo del panel sándwich?

La base de apoyo son las correas metálicas o de madera que forman la estructura secundaria. Sobre ellas se fija el panel con tornillería específica, y las juntas visibles se sellan con silicona para garantizar la estanqueidad.

¿Puedo reducir el número de vigas para abaratar la estructura?

Reducir apoyos sin un cálculo riguroso provoca vibraciones, ruidos y filtraciones que aumentan los costes a largo plazo. Cualquier ajuste en la separación debe validarse con las tablas del fabricante y la normativa vigente.

Puntos clave

La separación correcta entre vigas para panel sándwich se determina siempre combinando la ficha técnica del fabricante, las cargas reales del proyecto y la normativa española vigente, nunca a partir de rangos genéricos.

Punto	Detalles
Rangos orientativos de separación	Entre 1,0 y 1,8 m para paneles de 30–50 mm; hasta 6 m en paneles especiales según ficha técnica del fabricante.
Mínimo de apoyos por panel	Cada panel sándwich debe descansar sobre al menos tres vigas para evitar deformaciones.
Factores determinantes	Espesor del panel, tipo de núcleo, cargas de nieve y viento, material de la viga y zona climática.
Error más frecuente	Reducir vigas sin cálculo previo genera filtraciones y vibraciones que multiplican el coste final.
Geo Reparaciones	Diagnóstico técnico previo y presupuesto cerrado para instalación y rehabilitación de cubiertas con panel sándwich en Madrid y Corredor del Henares.
