Medidas de chapa sandwich: guía de espesores para España

El panel sándwich para construcción en España se fabrica con un núcleo aislante de espesor variable según aplicación y normativa, chapas metálicas de grosor variable, y un ancho útil estándar de 1.000 mm. La longitud es personalizable y puede variar notablemente según proyecto. Conocer estas dimensiones con exactitud antes de comprar evita errores de planificación que encarecen la obra y retrasan el montaje.

Las medidas clave que debes manejar antes de pedir cualquier panel:

• Espesor del núcleo aislante: 30–200 mm según aplicación y normativa.
• Espesor de las chapas metálicas: 0,35–0,80 mm; el estándar más habitual es 0,5 mm.
• Ancho útil estándar: 1.000 mm, con variaciones entre 950 y 1.200 mm según modelo.
• Longitud: personalizable, con un máximo práctico de transporte de 13–16 metros.
• Ancho total vs. ancho útil: el solape lateral reduce el ancho total; confundirlos suele generar errores en cantidad de material pedido.

¿Qué material aislante llevan los paneles sándwich y qué espesores ofrecen?

Los tres núcleos más extendidos en el mercado español son el poliuretano (PUR), el poliisocianurato (PIR) y la lana de roca. Cada uno responde a exigencias distintas de aislamiento térmico, acústico y resistencia al fuego.

• Poliuretano (PUR): el más utilizado en cubiertas e industriales. Densidad media típica. Espesores comerciales habituales incluyen varias medidas comunes. Ofrece transmitancia térmica que mejora con mayor espesor.
• Poliisocianurato (PIR): variante mejorada del PUR con mayor resistencia al fuego. Clasificación de reacción al fuego B-S2-D0 según UNE-EN 13501-1, frente al C-S3-D0 del PUR. Recomendado en edificios con exigencias de protección contra incendios.
• Lana de roca: núcleo mineral que combina aislamiento térmico y acústico con la mejor reacción al fuego del mercado (A2). Fabricantes como Panel Sandwich Group la ofrecen en espesores de hasta 200 mm para instalaciones especiales como cámaras frigoríficas o entornos agresivos.

Las certificaciones españolas de calidad avalan que los paneles cumplen los estándares de dimensiones y propiedades térmicas declaradas. Exigir la documentación de certificación al proveedor es una garantía básica antes de cualquier compra.

Dimensiones estándar y variaciones en el mercado español

El ancho útil de 1.000 mm es el formato dominante en España, aunque algunos modelos de fachada arquitectónica alcanzan los 1.100 mm de ancho útil. La longitud máxima técnica llega a 16.000 mm, aunque el máximo recomendado por razones logísticas y de manipulación en obra se sitúa en 13.000 mm.

Parámetro	Rango habitual	Observaciones
Espesor del núcleo	30–200 mm	Según aplicación y normativa
Espesor de chapa	0,35–0,80 mm	Estándar: 0,5 mm
Ancho útil	950–1.200 mm	Más frecuente: 1.000 mm
Longitud	13.000–16.000 mm	Máximo recomendado por razones logísticas y de manipulación.
Solape lateral	40–60 mm	Resta al ancho total

Las diferencias entre modelos son relevantes para la planificación:

• Panel de cubierta: ancho útil de 1.000 mm, perfil con dos o tres grecas, espesores de 30 a 120 mm. PANELFIX, por ejemplo, ofrece panel de cubierta de tres grecas PUR desde 19,30 €/m².
• Panel de fachada liso o arquitectónico: ancho útil de 1.100 mm, espesores de 35 a 100 mm, longitud máxima recomendada de 7–8 metros para evitar el efecto de deformación visual.
• Panel tipo teja: combina espesor de núcleo y altura de perfil ondulado en su nomenclatura; ancho útil variable según modelo.
• Panel para uso frigorífico o especial: espesores de núcleo de hasta 200 mm, con lana de roca o PUR de alta densidad.

En proyectos residenciales se suelen usar longitudes menores; en industriales, longitudes mayores dependiendo de la logística.

Cómo medir correctamente los paneles para una instalación precisa

Una medición incorrecta es la causa más frecuente de retrasos y sobrecostes en cubiertas con panel sándwich. Medir con herramientas adecuadas antes de hacer el pedido evita faltantes y ajustes de última hora.

Pasos para medir correctamente:

1. Mide la longitud de la cubierta o fachada con cinta métrica de acero de al menos 10 metros. Toma la medida en dos puntos distintos para detectar posibles irregularidades.
2. Calcula el ancho útil necesario, no el ancho total del panel. Resta el solape (4–6 cm) al ancho nominal y divide la superficie total entre ese valor para obtener el número de paneles.
3. Verifica la altura del perfil en paneles tipo teja antes de pedir. La nomenclatura 30/80 indica 30 mm de núcleo aislante y 80 mm de altura máxima del perfil ondulado.
4. Comprueba la escuadra de los apoyos con nivel y escuadra metálica. Un apoyo desnivelado obliga a cortar el panel en obra, con la pérdida de material que eso supone.
5. Coordina las medidas con el instalador antes de confirmar el pedido. Un técnico con experiencia en obra puede detectar incompatibilidades de perfil o solape que no son evidentes en plano.

Errores frecuentes que conviene evitar:

• Confundir ancho total con ancho útil, lo que genera un déficit de material del 5–10 %.
• No contemplar el solape transversal en cubiertas largas, que consume longitud adicional.
• Ignorar la pendiente de la cubierta al calcular la longitud real del panel.

Consejo profesional: En cubiertas con más de dos tramos, mide cada tramo por separado. Las diferencias de longitud entre faldones son habituales y pedir todos los paneles a la misma medida genera desperdicios o faltantes.

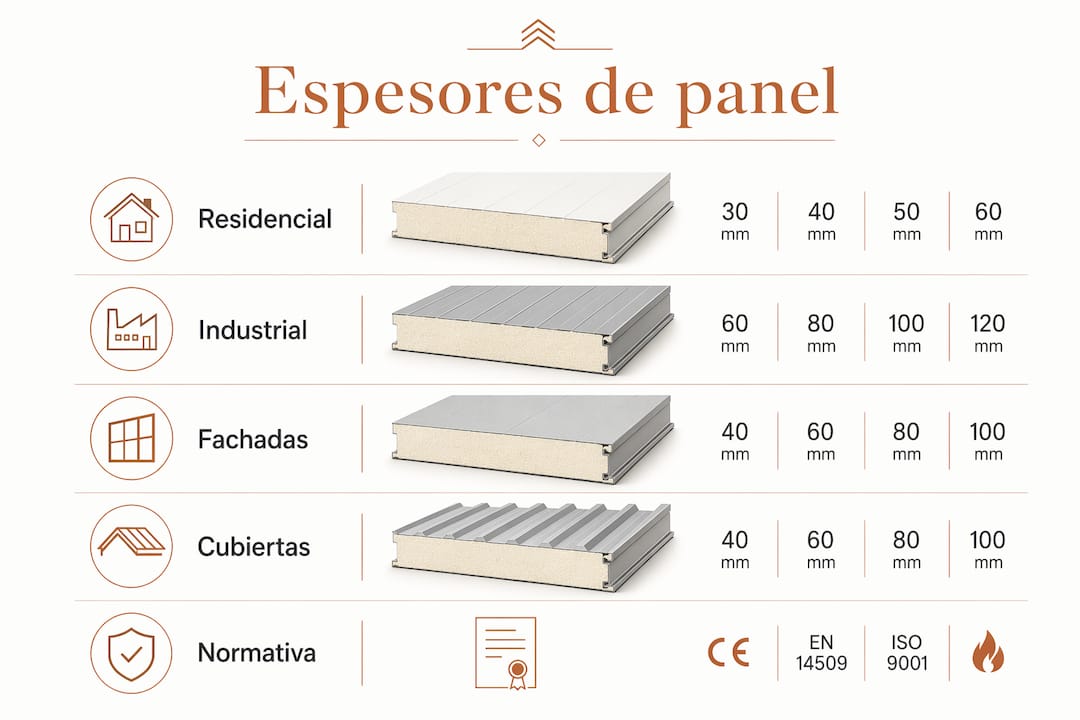

¿Qué espesor de panel sándwich necesitas según el tipo de proyecto?

El espesor del núcleo aislante no es una decisión estética: lo determinan la normativa vigente, el uso del edificio y las condiciones climáticas de la zona. Para proyectos con aislamiento térmico en tejados, el Código Técnico de la Edificación (CTE DB-HE) establece valores mínimos de transmitancia que condicionan directamente el espesor mínimo del panel.

• Viviendas residenciales: espesores de núcleo de 40–80 mm son los más habituales. Un panel de 60 mm de PUR alcanza una transmitancia de 0,36 W/m²K, suficiente para zonas climáticas templadas.
• Naves industriales y almacenes: se recomiendan espesores de 80–120 mm. La mayor altura libre y la exposición a cambios térmicos bruscos exigen mayor masa aislante.
• Garajes y cobertizos: con 40–50 mm suele ser suficiente cuando no hay exigencia de confort térmico estricto.
• Granjas y piscinas: entornos con humedad elevada y agentes químicos requieren paneles con recubrimientos especiales y espesores de 80–100 mm como mínimo.
• Cámaras frigoríficas: los espesores de núcleo alcanzan los 150–200 mm, con lana de roca o PUR de alta densidad para garantizar la estabilidad térmica.
• Instalaciones con exigencia acústica o resistencia al fuego: la lana de roca en espesores de 80 mm o más combina ambas prestaciones sin necesidad de capas adicionales.

La pendiente mínima recomendada para cubiertas con panel sándwich es del 10 %, un criterio que también influye en la longitud efectiva del panel y en la elección del perfil.

Claves técnicas para seleccionar y medir paneles sándwich sin errores

La selección correcta de un panel no termina en el catálogo. Hay aspectos técnicos que marcan la diferencia entre una instalación duradera y una que genera problemas en el primer invierno.

• Interpreta bien la nomenclatura: en paneles tipo teja, el código 30/80 indica 30 mm de espesor de núcleo y 80 mm de altura de perfil. Confundir ambos valores lleva a pedir un panel con menos aislamiento del necesario.
• Considera la dilatación térmica: el acero se dilata con el calor. En cubiertas largas, los paneles deben instalarse con holguras controladas en los fijadores para absorber los movimientos sin deformar la chapa.
• Verifica la uniformidad dimensional al recibir el material: comprueba que el espesor declarado se mantiene en varios puntos del panel con un calibre. Variaciones superiores a ±2 mm pueden indicar problemas de fabricación.
• Elige fabricantes con certificaciones españolas: Panel Sandwich Group, PANELFIX, HIANSA, PANELYA, Paneles Vallejo, La Casa del Panel Sándwich y Jacobopanelsandwich son referencias del mercado nacional con trazabilidad de producto.
• Garantiza la estanqueidad en solapes transversales: para cubiertas largas, el solape transversal de 350 mm requiere cortar la chapa y vaciar el núcleo aislante para que el encuentro quede sellado y estético.

Consejo profesional: Solicita siempre la ficha técnica del panel antes de confirmar el pedido. Compara el coeficiente de transmitancia térmica declarado con los requisitos del CTE para tu zona climática. Un panel más barato con menor aislamiento puede no cumplir la normativa y obligar a rehacerlo.

Normativas y estándares que regulan las dimensiones del panel sándwich en España

El marco normativo que afecta a las dimensiones y espesores del panel sándwich en España combina estándares europeos armonizados con la regulación técnica nacional.

La norma UNE-EN 14509 es la referencia europea para paneles sándwich autoportantes de doble cara metálica. Establece los métodos de ensayo, las tolerancias dimensionales admisibles y los criterios de declaración de prestaciones que los fabricantes deben cumplir para comercializar sus productos en la Unión Europea. Bajo esta norma, por ejemplo, la tolerancia en longitud para un panel de 16.000 mm es de ±19 mm, y la falta de escuadrado no puede superar 0,006 veces el ancho nominal.

El Código Técnico de la Edificación (CTE), en su Documento Básico de Ahorro de Energía (DB-HE), fija los valores máximos de transmitancia térmica según la zona climática del edificio. Estos valores condicionan directamente el espesor mínimo del núcleo aislante que debe tener el panel para cumplir la normativa en cada proyecto. La rehabilitación de tejados en España debe respetar estos límites tanto en obra nueva como en reformas de envolvente.

La reacción al fuego de los paneles se clasifica según UNE-EN 13501-1, que distingue entre la clase C-S3-D0 del PUR y la B-S2-D0 del PIR, con implicaciones directas en los usos permitidos según el tipo de edificio y su ocupación.

---

Puntos clave

El espesor del núcleo aislante y el ancho útil real son los dos datos que más condicionan el resultado técnico y económico de cualquier proyecto con panel sándwich en España.

Punto	Detalles
Espesor del núcleo	Varía de 30 a 200 mm; para vivienda se usan 40–80 mm, para industrial 80–120 mm.
Ancho útil estándar	1.000 mm en la mayoría de modelos; restar el solape (4–6 cm) al ancho total para calcular material.
Longitud personalizable	Entre 3 y 16 metros; el máximo recomendado por logística es 13.000 mm.
Normativa aplicable	UNE-EN 14509 regula tolerancias; el CTE DB-HE fija transmitancia mínima según zona climática.
Solape transversal	350 mm con vaciado de núcleo para garantizar estanqueidad en cubiertas largas.

Preguntas frecuentes

¿Cuál es el ancho útil estándar del panel sándwich en España?

El ancho útil más habitual es de 1.000 mm, aunque algunos modelos de fachada alcanzan los 1.100 mm. Siempre hay que restar el solape lateral (4–6 cm) al ancho total para calcular correctamente el número de paneles necesarios.

¿Qué espesor de panel sándwich necesito para una vivienda?

Para uso residencial, los espesores de núcleo más habituales son 40–80 mm con PUR o PIR. El espesor concreto depende de la zona climática y de los valores de transmitancia térmica exigidos por el CTE DB-HE.

¿Qué significa la nomenclatura 30/80 en un panel tipo teja?

El primer número indica el espesor del núcleo aislante en milímetros (30 mm) y el segundo la altura máxima del perfil ondulado (80 mm). Confundir ambos valores lleva a errores de selección con consecuencias en el aislamiento real del panel.

¿Hasta qué longitud se puede fabricar un panel sándwich?

La longitud máxima técnica es de 16.000 mm, pero el límite práctico por transporte y manipulación en obra se sitúa entre 13.000 y 16.000 mm. Para cubiertas más largas se recurre al solape transversal con técnica de corte y vaciado de núcleo.

¿Qué normativa regula las dimensiones del panel sándwich en España?

La norma UNE-EN 14509 establece las tolerancias dimensionales y los métodos de ensayo para paneles sándwich de doble cara metálica. El CTE DB-HE complementa esta regulación fijando los requisitos mínimos de transmitancia térmica según el uso y la zona climática del edificio.
