Estructura para colocar panel sándwich: guía de montaje

La estructura para colocar panel sándwich es el soporte que determina la resistencia, estanqueidad y eficiencia térmica de toda la cubierta. Una estructura mal ejecutada no solo compromete el encaje de los paneles: genera puentes térmicos, filtraciones y deformaciones que acortan la vida útil del tejado. La normativa UNE EN 1090 establece los requisitos de ejecución para estructuras metálicas en España, y la Asociación de Fabricantes Españoles de Paneles Sándwich (AFEPP) publica guías de instalación que todo contratista debería consultar antes de comenzar cualquier montaje.

¿Qué materiales y herramientas necesita la estructura para paneles?

La elección del material para los perfiles condiciona la durabilidad de todo el sistema. El acero galvanizado es la opción más extendida en cubiertas industriales y residenciales por su resistencia mecánica y su protección frente a la corrosión. El aluminio se emplea cuando el peso propio de la estructura es un factor limitante o cuando el entorno presenta alta agresividad ambiental, como zonas costeras.

Los perfiles más habituales son las correas en C o Z para las correas secundarias, y los perfiles en H o IPE para vigas y pilares principales. La separación entre correas depende del espesor y la resistencia del panel sándwich elegido, y debe calcularse según las cargas de viento y nieve previstas en el Código Técnico de la Edificación (CTE).

Las herramientas imprescindibles para un montaje correcto incluyen:

• Nivel láser o nivel de burbuja de precisión: para verificar la horizontalidad y verticalidad de cada perfil.
• Escuadra metálica y cinta métrica: para el replanteo y comprobación de ángulos.
• Taladro atornillador con control de par: para aplicar el apriete exacto en cada tornillo autorroscante.
• Tornillos autorroscantes con junta de estanqueidad: fijaciones homologadas que resisten esfuerzos de tracción, cortante y succión.
• Arandelas de neopreno o EPDM: para garantizar el sellado en cada punto de fijación.
• Elementos de arriostramiento: cruces de San Andrés o tirantes que aportan rigidez lateral a la estructura.

Componente	Función principal
Perfil en C o Z (correa)	Soporte secundario sobre el que descansa el panel
Perfil IPE o HEB (viga)	Elemento estructural principal que transmite cargas
Tornillo autorroscante con junta	Fijación estanca del panel a la correa
Cruz de San Andrés	Arriostramiento lateral para estabilidad frente al viento
Arandela de EPDM	Sellado en el punto de perforación del panel

Consejo profesional: Comprueba siempre que los tornillos autorroscantes sean compatibles con el espesor de la chapa del panel. Un tornillo demasiado corto no alcanza la correa; uno demasiado largo puede atravesar el núcleo aislante y crear un puente térmico.

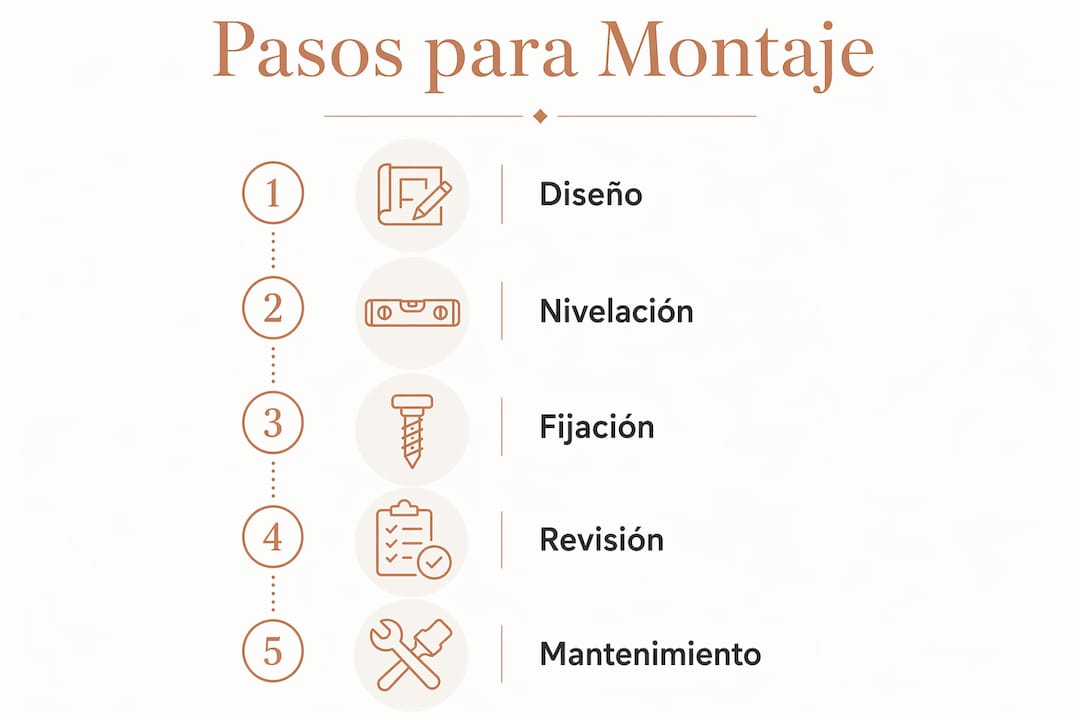

Pasos esenciales para preparar la estructura antes del montaje

La preparación de la estructura es la fase que más errores acumula y la que más consecuencias tiene sobre el resultado final. Un replanteo incorrecto es el origen principal de patologías en cubiertas, y el primer panel debe ser el más cuidado para evitar errores que se propaguen a lo largo de toda la cubierta.

1. Replanteo y verificación de cotas. Antes de colocar ningún perfil, comprueba las cotas de nivel en todos los apoyos. Usa un nivel láser rotativo para detectar diferencias de altura entre puntos de apoyo. Cualquier desviación superior a los límites tolerados por la normativa UNE EN 1090 debe corregirse antes de continuar.

2. Montaje de pilares y vigas principales. Coloca los pilares con control de verticalidad mediante plomada o nivel láser. Fija las vigas principales y verifica que el conjunto forma una geometría regular. La alineación de la estructura es determinante para evitar tensiones localizadas y deformaciones en los paneles.

3. Colocación de correas secundarias. La separación entre correas debe adaptarse a la modulación del panel. Adaptar la geometría estructural al tamaño del panel mejora la calidad del cerramiento y evita cortes innecesarios. Fija cada correa con los tornillos y placas de asiento indicados por el fabricante.

4. Instalación de arriostramientos. Las cruces de San Andrés se colocan en los vanos extremos de cada faldón. Aportan rigidez lateral y evitan el pandeo de los perfiles bajo cargas de viento. Sin arriostramientos, la estructura puede deformarse aunque los perfiles principales estén bien dimensionados.

5. Revisión final antes de colocar el panel. Comprueba la nivelación, la escuadra y la separación entre correas en toda la superficie. Cualquier corrección es mucho más sencilla en este momento que una vez instalados los paneles.

«Una estructura desalineada fuerza las uniones del panel y crea puentes térmicos que debilitan el aislamiento. El coste de corregir la estructura antes de colocar los paneles es siempre menor que el de reparar filtraciones o pérdidas de eficiencia térmica después.»

Consejo profesional: Diseña la estructura según la modulación del panel desde el inicio del proyecto. Ajustar la separación entre correas al ancho del panel elimina cortes en obra, reduce residuos y acelera el montaje.

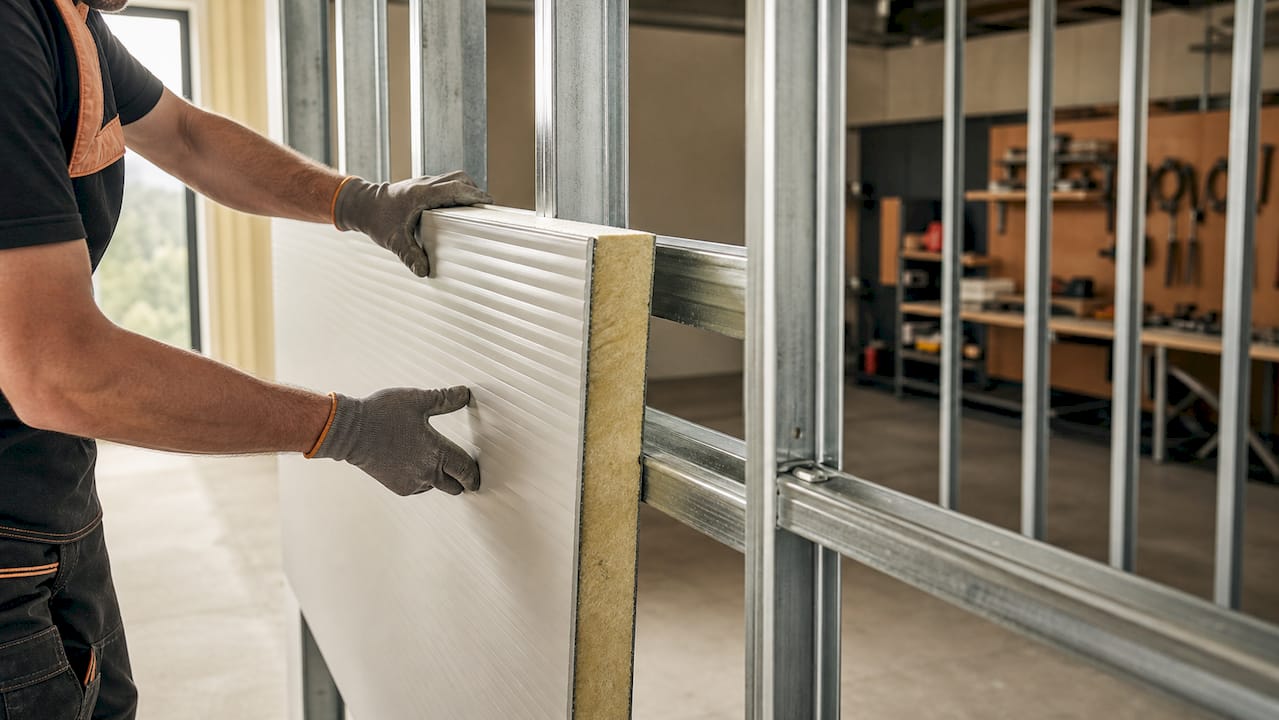

Cómo montar y fijar paneles sándwich sobre la estructura

El montaje de los paneles comienza siempre por el punto más bajo del faldón y avanza hacia la cumbrera, siguiendo el sentido contrario al viento dominante para proteger los solapes. La planificación de canalones y remates antes de colocar el primer panel minimiza el riesgo de improvisación y problemas futuros.

1. Presentación y escuadrado del primer panel. El primer panel debe quedar perfectamente escuadrado con la estructura. Cualquier error en el primer panel se amplifica con la instalación del resto, por lo que merece una comprobación doble antes de fijar.

2. Fijación con tornillos autorroscantes. Coloca los tornillos en la greca o nervio superior del panel, que es la zona estructuralmente más resistente. Las fijaciones homologadas deben resistir esfuerzos de tracción, cortante y succión. Aplica el par de apriete recomendado por el fabricante: un exceso de apriete deforma la chapa y daña la arandela, mientras que un apriete insuficiente genera vibraciones y filtraciones.

3. Encaje de los solapes machihembrados. Cada panel encaja en el anterior mediante un sistema macho-hembra que garantiza la continuidad del aislamiento y la estanqueidad. Comprueba que el encaje es completo antes de fijar el panel. Un solape mal encajado crea una vía de entrada de agua que ningún sellador puede compensar de forma duradera.

4. Colocación de remates y piezas de encuentro. Los remates de cumbrera, laterales y encuentros con paramentos verticales son los puntos más vulnerables de la cubierta. Instálalos siguiendo las instrucciones del fabricante del panel y usa selladores compatibles con el material de la chapa. Para ampliar el conocimiento sobre impermeabilización complementaria, los sistemas EPDM ofrecen una solución duradera en encuentros complejos.

5. Limpieza y revisión final. Retira todas las virutas metálicas generadas durante la perforación. Las virutas de acero sobre la chapa de aluminio o acero galvanizado provocan corrosión galvánica y manchas permanentes. Revisa visualmente cada línea de tornillos y cada solape antes de dar el trabajo por terminado.

Consejo profesional: Durante la instalación, usa tablones de reparto para distribuir el peso al pisar sobre los paneles. Pisar directamente entre apoyos puede provocar abolladuras permanentes que comprometen el aspecto y la estanqueidad del panel.

Errores frecuentes que comprometen el montaje de la estructura

Los fallos más habituales en el montaje de estructuras para panel sándwich no son errores graves de cálculo: son descuidos de ejecución que se acumulan hasta generar patologías serias. Los errores más frecuentes incluyen no respetar las tolerancias de nivelación, una separación incorrecta entre correas y la falta de refuerzos estructurales. Cada uno de estos fallos afecta la durabilidad y el rendimiento del sistema.

• Desalineación acumulada: Pequeñas desviaciones en cada correa se suman hasta hacer imposible el encaje correcto de los paneles en los últimos tramos del faldón.
• Apriete incorrecto de tornillos: Apretar en exceso deforma la chapa; apretar poco deja el panel sin sujeción firme. Ninguna de las dos situaciones es aceptable en una cubierta expuesta a viento y lluvia.
• Improvisación en remates: Cortar piezas de remate en obra sin planificación previa genera encuentros deficientes que filtran agua desde el primer invierno.
• No prever dilataciones térmicas: La estructura metálica y los paneles se dilatan y contraen con los cambios de temperatura. No prever estos movimientos genera tensiones que acaban por romper los puntos de fijación o abrir los solapes.
• Omitir el checklist de montaje: Trabajar sin una lista de verificación por fases lleva a saltarse pasos que luego son difíciles de corregir sin desmontar paneles ya instalados.

«Un sellador aplicado sobre un remate mal ejecutado es una solución temporal. La única solución duradera es una estructura bien planificada y un montaje que sigue el protocolo desde el primer tornillo.»

Consideraciones técnicas para garantizar la durabilidad del sistema

La durabilidad de una cubierta con panel sándwich depende tanto de la calidad de los materiales como de la compatibilidad entre ellos. El contacto entre metales distintos, como acero y aluminio sin separación, genera corrosión galvánica que deteriora ambos materiales en pocos años.

Los puntos clave para prolongar la vida útil del sistema son:

• Compatibilidad de materiales: Usa siempre tornillos, arandelas y perfiles del mismo metal o con recubrimientos que eviten el contacto directo entre metales incompatibles.
• Mantenimiento periódico: Revisa los puntos de fijación y los remates al menos una vez al año. Sustituye los tornillos con arandela deteriorada antes de que aparezcan filtraciones.
• Limpieza de la cubierta: Retira hojas, musgo y suciedad acumulada que retienen humedad y aceleran la corrosión de la chapa.
• Control de la estanqueidad: Tras cada temporada de lluvias intensas, comprueba visualmente los solapes y los encuentros con paramentos.
• Eficiencia energética: El aislamiento térmico del tejado depende de que la estructura mantenga el paralelismo necesario para que el núcleo del panel trabaje sin interrupciones.

Consejo profesional: Documenta fotográficamente cada fase del montaje. Si en el futuro aparece una filtración, las fotos permiten localizar el origen sin necesidad de levantar paneles.

Puntos clave

La estructura para colocar panel sándwich requiere nivelación precisa, materiales compatibles con la normativa UNE EN 1090 y un protocolo de montaje por fases para garantizar estanqueidad y eficiencia térmica duradera.

Punto	Detalles
Nivelación y alineación	La estructura debe estar perfectamente nivelada para evitar tensiones y puentes térmicos en los paneles.
Primer panel como referencia	El primer panel debe quedar escuadrado con precisión; cualquier error se multiplica en el resto de la cubierta.
Apriete correcto de tornillos	Ni exceso ni defecto: el par de apriete equilibrado garantiza estanqueidad sin dañar la chapa ni la arandela.
Previsión de dilataciones	La estructura y los paneles deben diseñarse para absorber movimientos térmicos sin perder estanqueidad.
Mantenimiento anual	Revisar fijaciones y remates cada año previene filtraciones y alarga la vida útil del sistema.

Lo que he aprendido después de ver muchas cubiertas fallidas

Llevo años viendo tejados con panel sándwich que fallan por razones que no tienen nada que ver con la calidad del panel. El panel en sí suele ser bueno. El problema casi siempre está en la estructura que lo sostiene o en cómo se ejecutó el montaje.

El error más repetido que he visto no es técnico: es de actitud. Muchos contratistas tratan la estructura como un trámite previo al «trabajo real», que sería colocar los paneles. Esa mentalidad es el origen de la mayoría de las patologías. Una correa desnivelada dos centímetros no parece grave hasta que el panel no encaja, se fuerza el solape y aparece la primera filtración en diciembre.

Lo que realmente marca la diferencia es dedicar tiempo al replanteo y a la verificación por fases. No es necesario invertir más dinero: es necesario invertir más atención. Un nivel láser y una lista de comprobación por fases cuestan poco y evitan reparaciones costosas. Los propietarios que entienden esto exigen ese protocolo a sus contratistas, y los contratistas que lo aplican tienen menos llamadas de garantía.

La rehabilitación de un tejado siempre es más cara que haberlo hecho bien desde el principio. Esa es la lección que más se repite en obra.

— George
